鋼絲TIKTOK色板免费网站IOS行業研究-拉伸斷口與其力學性能
一位長期從事鋼絲廠檢驗工作的工程師發現。鋼絲的拉伸試驗斷口與鋼絲的力學性能抗拉強度、屈服強度、伸長率、彎曲次數）有很大關係。
簡單的試驗
1、選擇200組帶有各種不合格項目的複驗試樣，10組合格的試樣
2、φ5.0預應力鋼絲，所有試樣均按照GB/T 5223-1995生產的1570MPa級。
3、采用設備10TTIKTOK色板免费网站IOS，試驗速度：100mm/min
4、在試驗過程中觀察鋼絲試驗斷口，同時進行分類，記錄。
相關數據：
試驗結束後，TIKTOK色情版下载觀察到200組複驗試樣，斷口有四種情況。
合格的試樣，拉伸斷口，隻有一種

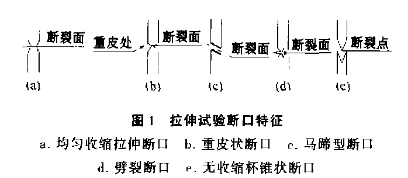

1、圖1a, 合格試樣，正常斷口
2、圖1b, 複驗試樣，外層有重皮狀斷口
3、圖1c, 複驗試樣，馬蹄形斷口
4、圖1d, 複驗試樣，中間帶有劈裂的斷口
5、圖1e, 複驗試樣，杯錐狀斷口
力學性能

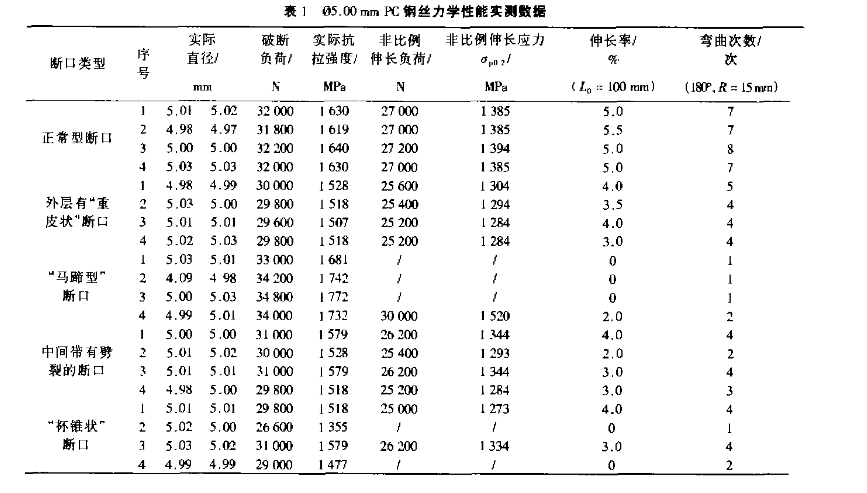

每一種斷口累出了四種數據，見下圖。根據GB/T5223-1995標準，φ5.0mm的1570MPa級消除應力鋼絲的力學性能為：
簡單的試驗
1、選擇200組帶有各種不合格項目的複驗試樣，10組合格的試樣
2、φ5.0預應力鋼絲，所有試樣均按照GB/T 5223-1995生產的1570MPa級。
3、采用設備10TTIKTOK色板免费网站IOS，試驗速度：100mm/min
4、在試驗過程中觀察鋼絲試驗斷口，同時進行分類，記錄。
相關數據：
試驗結束後，TIKTOK色情版下载觀察到200組複驗試樣，斷口有四種情況。
合格的試樣，拉伸斷口，隻有一種
1、圖1a, 合格試樣，正常斷口
2、圖1b, 複驗試樣，外層有重皮狀斷口
3、圖1c, 複驗試樣，馬蹄形斷口
4、圖1d, 複驗試樣，中間帶有劈裂的斷口
5、圖1e, 複驗試樣，杯錐狀斷口
力學性能
每一種斷口累出了四種數據，見下圖。根據GB/T5223-1995標準，φ5.0mm的1570MPa級消除應力鋼絲的力學性能為：
規定非比例伸長應力σpε=1330MPa,伸長率δ100≥4%，彎曲不小於4次。由此TIKTOK色情版下载可以看出正常的斷口對應的力學性能可以滿足要求。馬蹄形斷口是有著最差的力學性能。
