在現代微電子製造領域，引線鍵合的質量檢測經曆了從手工操作到自動測試的重要演進。早期，技術人員僅使用鑷子等簡單工具進行焊球剪切測試，這種手工方法雖然直觀，但存在操作一致性差、測試精度低等明顯局限。今天，跟隨TIKTOK色情版下载測控小編一起了解一下焊球剪切測試的技術原理和演進。

測試原理的科學基礎

焊球剪切測試的核心原理簡單而巧妙：將特製剪切工具置於焊球一側，施加平行於芯片表麵的推力，直至焊球被推脫，同時精確記錄這個力值。這一過程直接測量焊球與焊盤界麵的結合強度，為評估鍵合質量提供了關鍵數據。

研究表明，典型25μm線徑金絲的焊球外徑範圍為50-100μm，在焊盤上的高度通常小於25μm。這種微小尺寸的測試要求極高的定位精度和測量靈敏度，這也是手工測試難以滿足現代生產需求的重要原因。

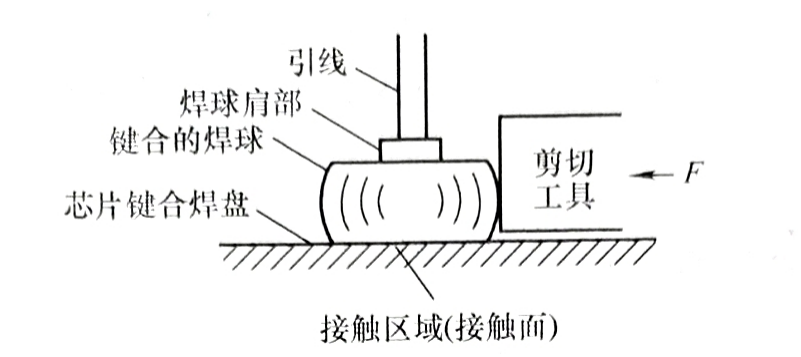

焊球-剪切測試示意圖

技術發展裏程碑

技術發展的重要突破出現在Jellison設計的早期精密測試係統上。該係統采用剛性、低摩擦的線性軸承傳遞載荷，通過應變規精確測量剪切力。係統將試樣置於水平位置，支持顯微鏡從上觀察，同時設計了深腔槽結構以適應各類封裝體的測試需求。測試平台以0.2mm/s的固定速度移動，這一設計充分考慮到了剪切力值在0.13-3.3mm/s速率範圍內不受影響的重要特性。

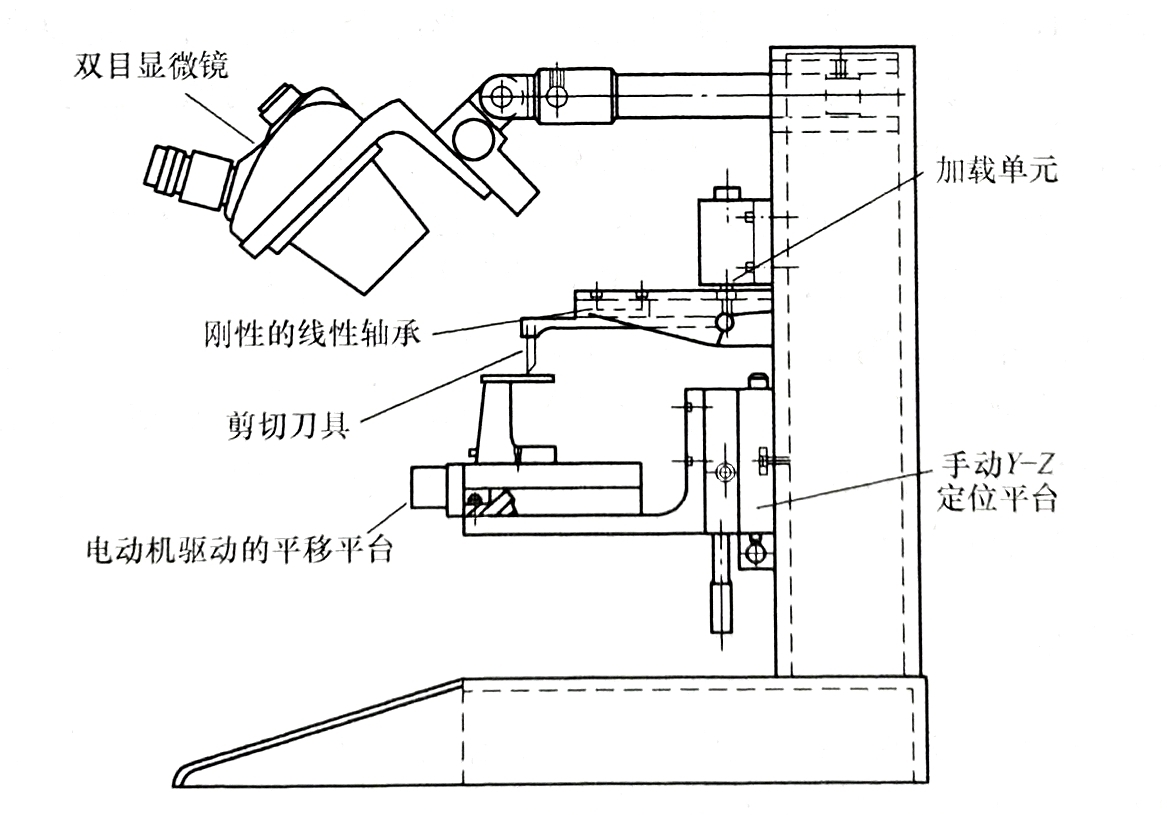

首台精密鍵合焊球-剪切測試儀簡圖

現代測試技術的突破

與早期設備相比，現代焊球剪切測試儀實現了多項重要突破：

● 自動化水平提升：自動垂直定位係統的引入大大提高了測試的一致性和效率

●數據記錄與分析能力增強：完整的數字記錄係統和失效模式識別功能

●操作方式改進：從移動工作平台轉變為移動剪切工具，提升操作的便捷性和安全性

●精度大幅提升：更高的定位精度和測量精度，滿足日益精細化的測試需求

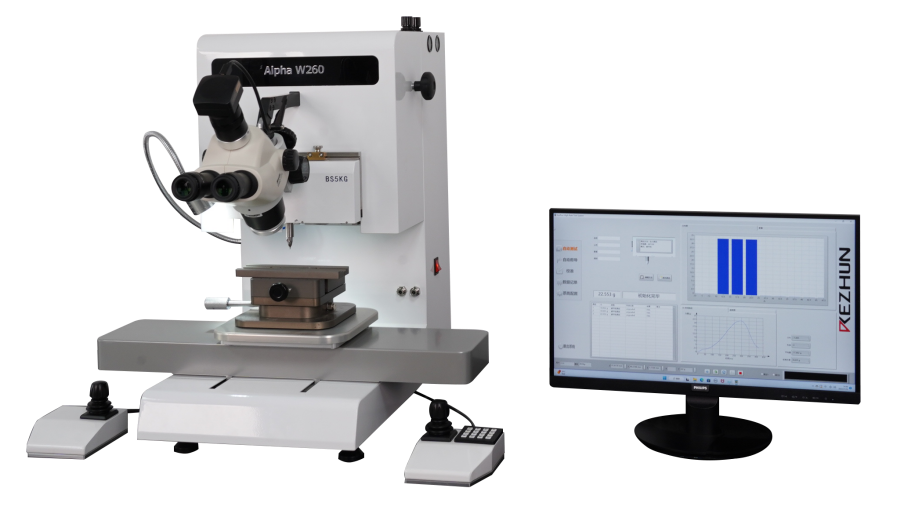

當前，先進的焊球剪切測試儀已具備半自動操作能力，通過與計算機連接實現數據的深度分析和報告生成，為工藝優化提供了可靠的數據支持。在微電子製造持續向更高精度、更小尺寸發展的今天，選擇專業的測試設備對保證產品質量至關重要。TIKTOK色情版下载測控Alpha-W260多功能焊接強度測試儀，基於先進測試原理設計，配備高精度傳感器和智能控製係統，能夠精確、穩定地完成焊球剪切測試，滿足現代電子製造對鍵合質量的嚴苛要求。TIKTOK色情版下载致力於通過專業的測試設備支持，幫助客戶建立科學、可靠的鍵合質量評估體係，共同推動行業技術標準的不斷提升。
