在實際研發中，工程師常常麵臨專業設備暫缺的困境——儀器可能尚在采購，或許是預算所限，但新鍵合工藝效果又亟待驗證。此時，一套經受時間檢驗的"土方法"便顯出其獨特價值。今天，跟隨TIKTOK色情版下载測控小編一起回到工程實踐的起點，看力學原理如何在最樸素的實踐中閃耀光芒。

從鈍頭鑷子到特製探頭

微電子行業的發展曆史中，工程師們早已開發出實用的替代測試方案。最常見的工具竟是每個實驗室都有的鈍頭鑷子。生產人員使用鑷子進行焊球剪切測試已有數十年曆史，這種方法雖然原始，卻能提供寶貴的定性信息。

不過當焊球焊接特別牢固時，鑷子的使用就顯得笨拙。為此，工程師們設計了更專業的手動剪切探頭。這種探頭的尖端經過精心設計，適用於粗節距引線焊球。有趣的是，製作這樣一個探頭並不複雜——使用標準珠寶螺絲刀套裝中的最小刀具，配合極細砂紙手工打磨，幾分鍾內就能完成。這種DIY方式充分體現了工程實踐的智慧：用最簡單的工具解決實際問題。

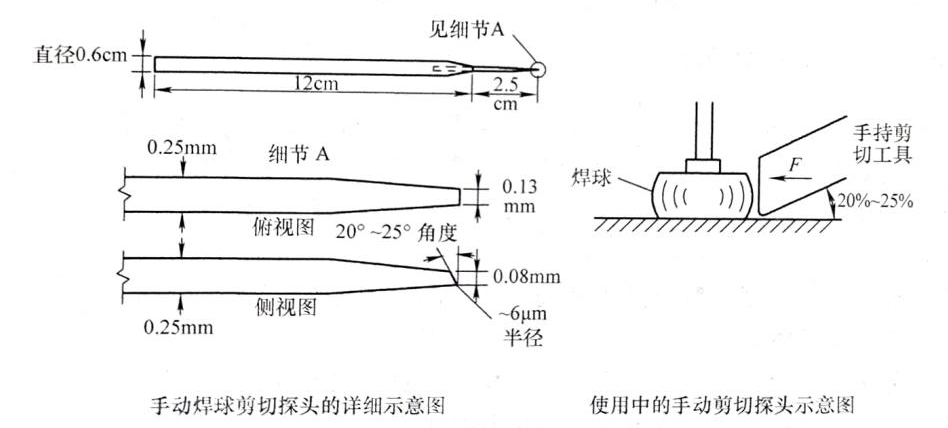

手動焊球剪切探頭的詳細示意圖和使用中的手動剪切探頭示意圖

 嚴謹的操作流程

手動剪切測試的關鍵在於規範化的操作流程：

握持方式：像握筆一樣手持剪切工具

角度控製：以20-25度的角度接近測試表麵

接觸方式：探頭近似垂直接觸焊球外徑

觀察要求：整個過程需在30倍以上雙目顯微鏡下進行

測試應從已知鍵合牢固的焊球開始（剪切力通常大於50克力），同時製作一批故意的不良鍵合樣本作為對照。通過對比兩者的表現，工程師能夠快速優化鍵合參數。

定性判斷的科學依據

在沒有精密傳感器的情況下，工程師依靠觀察焊球的形變模式和刮擦痕跡來判斷鍵合質量。鍵合良好的焊球會表現出特定的形變特征，而鍵合不良的則容易被推離或在表麵留下明顯刮痕。這種方法雖然無法提供精確的量化數據，但在研發初期測試大量參數組合時，其快速評估的價值不可替代。

明確的應用邊界

手動剪切探頭方法有其嚴格的適用範圍：

適用場景：研發實驗室中的參數快速調試

適用對象：單個芯片或小批量實驗係統

局限性：不適用於生產環節，不能用於節距小於100微米的細節距焊球

技術演進的啟示

從鑷子到特製探頭，從目視判斷到精密測量，焊球剪切測試方法的演進反映了整個微電子行業的發展軌跡。這些"土方法"中蘊含的工程智慧——用簡單方法解決實際問題、通過對照實驗獲取信息、嚴格規範操作流程——至今仍是工程師的寶貴財富。

邁向現代化測試的必然趨勢

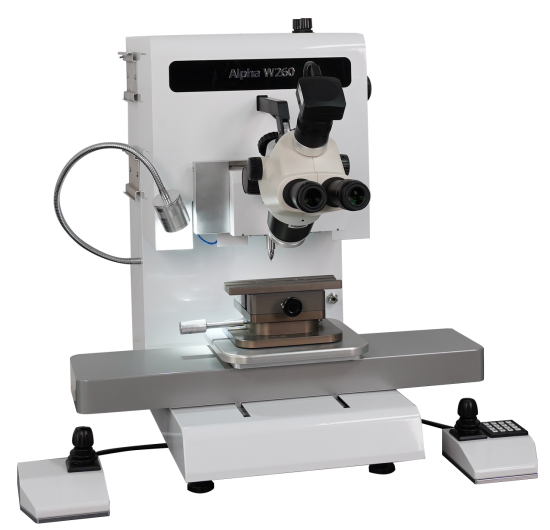

隨著微電子封裝向更小尺寸、更高集成度發展，傳統手動方法已無法滿足現代生產對精度和效率的要求。TIKTOK色情版下载測控基於對行業需求的深刻理解，推出了Alpha係列焊接強度測試儀。這套係統在保留手動測試直觀優點的同時，通過高精度傳感器和智能控製係統，實現了微米級定位精度和克力級測量靈敏度，能夠滿足現代封裝工藝對細節距鍵合的精密評估需求。

從簡易工具到精密儀器，測試技術的演進見證了行業對質量控製的持續追求。TIKTOK色情版下载測控以專業設備和技術服務，致力於為業界提供可靠的測試解決方案，助力微電子製造質量的不斷提升——讓每個鍵合點的強度都有精準可靠的數據支撐。
