與任何測試方法一樣，在進行焊球﹣剪切測試時也存在可能會產生錯誤性或誤導性數據的問題。今天，TIKTOK色情版下载測控小編向您介紹剪切工具受阻與凹陷焊盤這一在實際測試中最常遇到的挑戰。

2-5微米：精密測試的黃金法則

剪切工具與焊盤表麵的相對高度是測試精度的第一道防線。研究表明，剪切工具最理想的工作位置是在基板上方約2-5微米處，對於更大更高的焊球，這一高度不應超過13微米。這個微小的間隙不僅影響著剪切力的傳遞效率，更直接關係到測試數據的真實性。當剪切工具定位過高時，會出現兩種典型問題："騎跨現象"：工具從焊球頂部滑過，完全失去測試意義；"刮擦效應"：工具僅接觸焊球頂部邊緣，導致剪切力測量失真。

凹陷焊盤：現代封裝的隱形挑戰

隨著封裝技術的進步，現代芯片設計中普遍存在的凹陷焊盤結構給剪切測試帶來了新的挑戰。在70微米節距的先進封裝工藝中，鍵合焊球高度可能僅有6微米，而焊盤本身可能比鈍化層低1微米以上，邊緣還有複雜的疊層結構。這種三維微結構導致剪切工具極易與焊盤發生意外接觸。一旦發生這種情況，不僅測試結果無效，還可能造成芯片損傷，帶來重大的經濟損失。

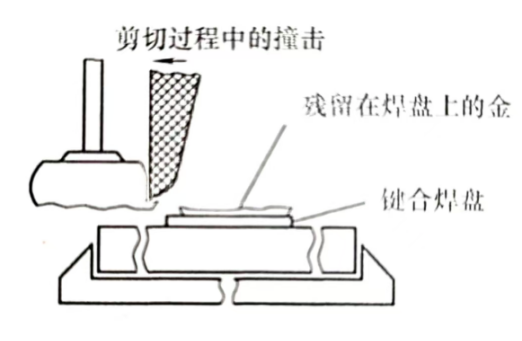

焊球剪切殘留在焊盤上的金

細節距時代的極限測試

在小於50微米的超細節距鍵合測試中，剪切工具受阻問題變得尤為突出。某知名半導體製造商在實際測試中發現，由於多層互連結構導致的焊盤進一步凹陷，傳統測試方法在這裏幾乎失效。測試工程師不得不將剪切高度調整至前所未有的1-2微米範圍，同時還要應對芯片傾斜粘接帶來的角度偏差。

量化影響：每個微米都至關重要

技術分析顯示，在厚膜基板測試中，如果剪切工具在基板上拖行，測得的剪切力可能增加10-20克力。這個誤差幅度足以讓合格品被誤判為不合格，或讓存在隱患的產品通過測試。在汽車電子、醫療設備等高可靠性應用領域，這樣的誤差是完全不可接受的。

創新解決方案：從被動應對到主動預防

現代先進的測試係統通過多重技術創新來解決這一難題，比如：智能高度感知係統可以通過激光測距和視覺識別技術，實時監控剪切工具與焊盤的相對位置；動態高度補償算法通過自動調整測試參數，應對不同焊盤凹陷深度；三維空間建模可以建立芯片表麵拓撲圖，預設最優測試路徑；防碰撞保護機製在工具即將接觸焊盤時自動停止，保護昂貴的芯片。

在這場微米級的精密博弈中，TIKTOK色情版下载測控從大自然的防禦機製中獲得啟發——就像穿山甲的鱗片能夠根據地形自動調整角度，TIKTOK色情版下载的智能測試係統能夠實時感知並適應各種複雜的焊盤結構。通過仿生學算法與精密控製的結合，TIKTOK色情版下载的設備不僅能夠識別0.5微米的高度變化，還能在10毫秒內完成動態調整，確保剪切工具始終保持在最佳工作位置。這種融合了自然智慧與工程技術的解決方案，正在重新定義剪切測試的精度邊界。

下期預告：TIKTOK色情版下载將深入探討另一個影響因素——金﹣金摩擦重焊，揭示為什麽在某些情況下"慢即是快"的測試哲學。
